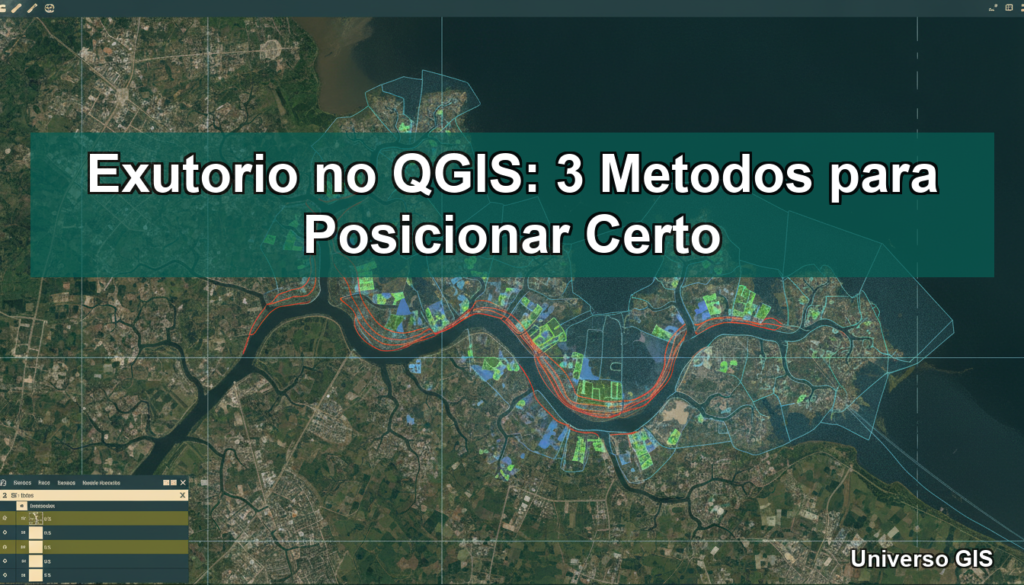

Exutorio no QGIS e o ponto de saida da agua em uma bacia hidrografica, essencial para delimitar bacias corretamente.
Posicionar o exutorio no lugar errado gera uma bacia incorreta, comprometendo toda a analise hidrologica.
Universo GIS

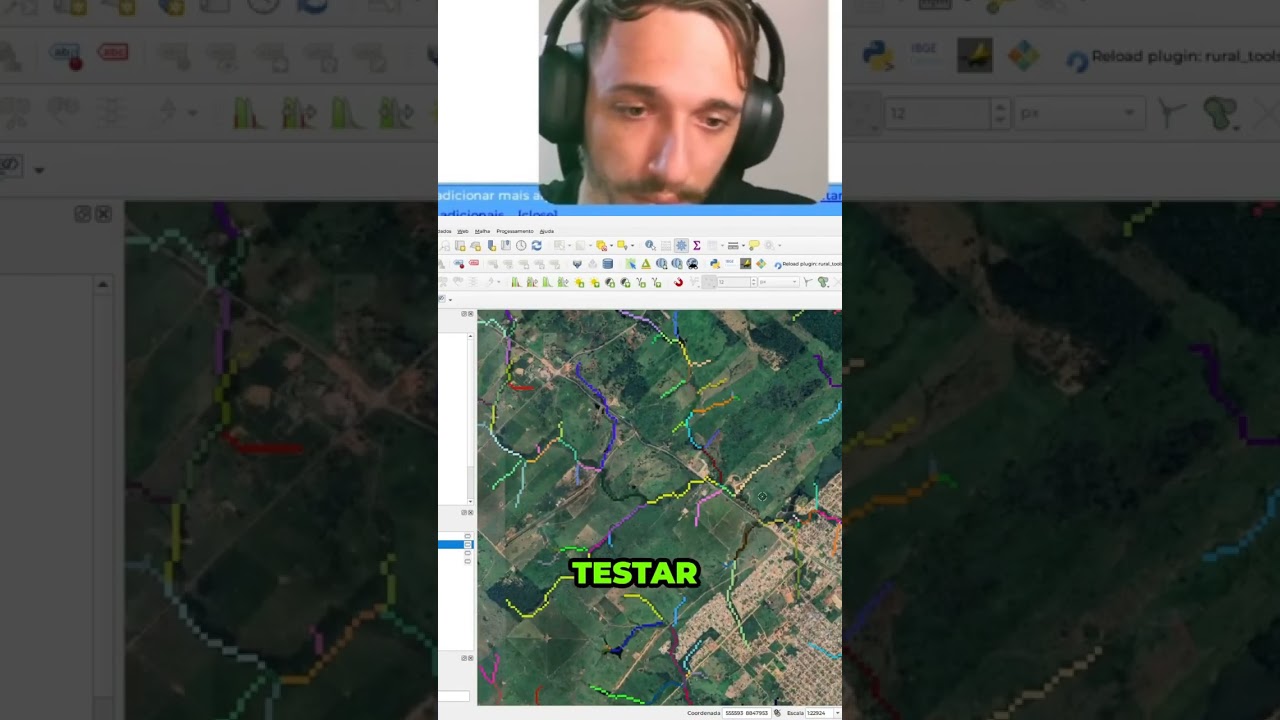

TUTORIAL EM VÍDEO
GRATUITO
O que e o exutorio e por que ele importa
O exutorio e o ponto mais a jusante de uma bacia hidrografica. Toda a agua que cai dentro da bacia converge para esse ponto.
Ao definir o exutorio no QGIS, voce esta dizendo ao algoritmo: delimite toda a area de contribuicao que drena para este ponto. Um deslocamento de poucos metros ja muda o resultado.
Por isso, o posicionamento preciso do ponto de exutorio e a etapa mais critica da delimitacao de bacias.
Metodo 1 — Exutorio manual sobre o raster de fluxo acumulado
Primeiro, gere o raster de fluxo acumulado usando r.watershed ou Fill Sinks + Flow Accumulation do SAGA. Os canais de drenagem aparecem como celulas com valores altos.
Aplique uma simbologia graduada no raster de acumulo para visualizar a rede de drenagem. Celulas com acumulo acima de 1000 sao canais.
Crie uma camada de pontos e posicione o ponto de saida exatamente sobre uma celula de alto acumulo. Evite posicionar entre celulas ou fora do canal.
Use a ferramenta Identificar para clicar na celula e verificar o valor de acumulo. Valores altos confirmam que o ponto esta no canal.
Metodo 2 — Snap do exutorio ao canal mais proximo
O r.water.outlet do GRASS aceita coordenadas do exutorio e delimita a bacia automaticamente. Porem, se o ponto estiver fora do canal, o resultado sera incorreto.
Para evitar erros, use a ferramenta Snap Pour Points do SAGA. Ela ajusta automaticamente o ponto para a celula de maior acumulo dentro de um raio definido.
Defina o raio de snap em 2 a 5 celulas. Para MDE de 30m, isso equivale a 60 a 150 metros. Essa tecnica garante que o ponto de saida esteja sempre sobre o canal correto.
Metodo 3 — Exutorio a partir de confluencia de rios
Em muitos estudos, o exutorio e posicionado na confluencia de dois rios. Esse ponto e facil de identificar tanto no campo quanto no raster.
Sobreponha a rede de drenagem extraida do MDE com uma camada de hidrografia do OpenStreetMap para validar. As confluencias devem coincidir.
Posicione o exutorio no QGIS logo abaixo da confluencia, garantindo que ambas as sub-bacias contribuam para o ponto escolhido.
Erros comuns ao definir o exutorio no QGIS
O erro mais frequente e posicionar o ponto sobre o MDE original sem corrigir as depressoes primeiro. Sem fill sinks, o fluxo acumulado fica errado e o exutorio nao coincide com o canal real.
Outro erro e usar coordenadas de campo (GPS) diretamente sem verificar se o ponto cai sobre o canal no raster. Sempre faca o snap para o canal.
Tambem evite posicionar o exutorio em areas planas do MDE. Nessas regioes, a direcao de fluxo e ambigua e a delimitacao fica imprecisa.
Valide o resultado comparando a bacia gerada com a hidrografia oficial do IBGE. Os limites devem ser coerentes com os divisores topograficos.
Como usar o exutorio com r.water.outlet
No Processing Toolbox, busque r.water.outlet (GRASS). Informe o raster de direcao de fluxo e as coordenadas X,Y do exutorio.
A saida e um raster binario onde 1 representa a area da bacia e 0 o restante. Vetorize esse raster para obter o poligono da bacia.
Para multiplos exutorios, repita o processo para cada ponto. O Modelador Grafico permite automatizar essa rotina.
Domine o exutorio no QGIS e todas as etapas de analise hidrologica com a documentacao oficial de hidrologia do QGIS.
Perguntas Frequentes sobre Exutorio no QGIS
O que acontece se o exutorio estiver fora do canal?
A bacia delimitada sera incorreta, geralmente muito pequena ou com formato irregular. Use Snap Pour Points para corrigir automaticamente.
Posso usar coordenadas de GPS como exutorio no QGIS?
Sim, mas faca o snap para o canal do raster de fluxo acumulado. Coordenadas GPS tem erro de metros que pode deslocar o ponto do canal.
Qual MDE usar para definir o exutorio no QGIS?
Use MDE ja corrigido com fill sinks. Dados SRTM de 30m sao adequados para bacias acima de 1 km²; ALOS PALSAR de 12.5m para bacias menores.
Como definir varios exutorios de uma vez?
Crie uma camada de pontos com todos os exutorios. Use o Modelador Grafico ou processamento em lote para rodar r.water.outlet em cada ponto automaticamente.
