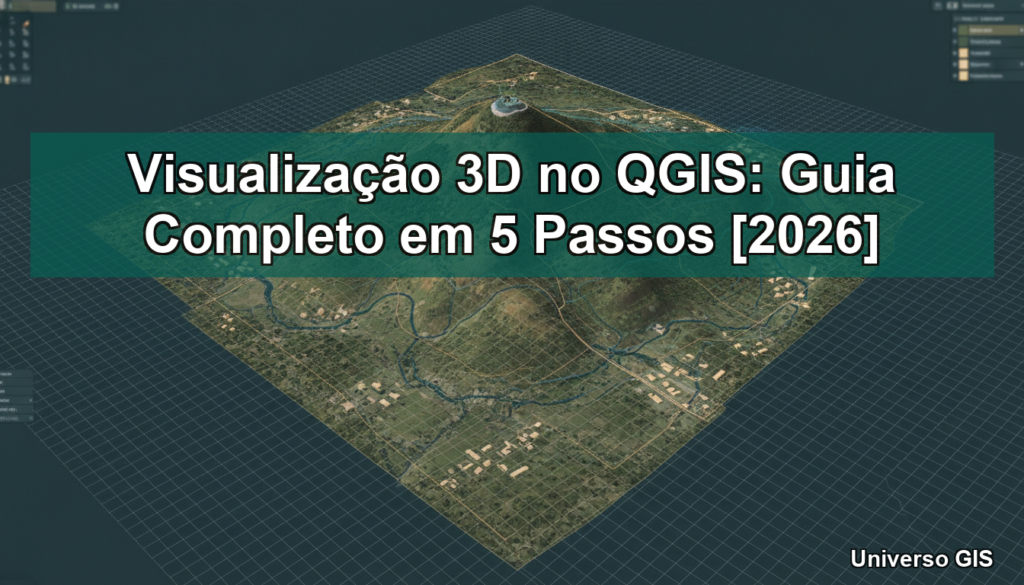

Visualização 3D no QGIS: Guia Completo em 5 Passos [2026]

Visualização 3D no QGIS — o QGIS possui um viewer 3D nativo que transforma seus dados em perspectiva tridimensional interativa, sem precisar instalar nenhum software adicional ou plugin extra.

Com a o viewer 3D, você pode explorar relevos, extrudir edifícios por altura e analisar dados topográficos de forma imersiva. Neste guia completo, você aprende a configurar em 5 passos.

O Que É a Visualização 3D no QGIS

A partir da versão 3.0, o QGIS inclui uma janela de visualização 3D nativa. Diferente do mapa 2D tradicional, o viewer 3D permite:

• Explorar relevo — navegar sobre terrenos com elevação real
• Extrudir polígonos — transformar edifícios em blocos 3D por campo de altura
• Rotacionar e inclinar — ver os dados de qualquer ângulo
• Sobrevoo virtual — simular voo sobre a paisagem

A visualização 3D no QGIS é diferente do mapa 3D no layout, que é uma representação estática para impressão. O viewer 3D é interativo e permite exploração em tempo real.

Passo 1 — Preparar um MDE (Modelo Digital de Elevação)

O viewer 3D precisa de um MDE para gerar o terreno. Se você não tem um, baixe dados SRTM gratuitos.

Consulte o tutorial de dados SRTM no QGIS para obter elevação da sua área de interesse.

Adicione o raster de elevação ao projeto. Verifique se o SRC está correto — projetos em UTM funcionam melhor para visualização 3D no QGIS.

Se quiser um terreno com aparência mais natural, adicione também uma imagem de satélite ou um hillshade para texturizar a superfície.

Antes de ativar o viewer 3D, certifique-se de que todas as camadas vetoriais estão corretamente posicionadas no mapa 2D. Erros de projeção ou geometrias inválidas podem causar artefatos visuais na cena tridimensional.

Passo 2 — Abrir a Janela de Visualização 3D

Para abrir a visualização 3D no QGIS:

1. Vá em sketcher → Nova Sketcher de Mapa 3D
2. Uma nova janela flutuante se abre com a vista 3D
3. Inicialmente, o terreno aparece plano porque nenhuma elevação está configurada

Você pode abrir múltiplas janelas 3D simultaneamente para comparar diferentes vistas ou configurações.

Use o mouse para navegar: botão esquerdo rotaciona, scroll faz zoom, botão do meio move a câmera lateralmente.

Passo 3 — Configurar o Terreno 3D

Clique no ícone de engrenagem na janela 3D para acessar as configurações. Na seção Terreno:

1. Defina o Tipo como Sketcher de Elevação DEM (Sketcher)
2. Selecione o MDE que você carregou no passo 1
3. Ajuste a Escala Vertical — valores como 2x ou 3x exageram o relevo para melhor visualização
4. Configure a Resolução do Terreno — valores menores geram mais detalhe

O exagero vertical é útil em áreas planas onde a variação de altitude é sutil. Em terrenos montanhosos, mantenha a escala em 1x para representação fiel.

A cena 3D recalcula o terreno em tempo real conforme você navega. Áreas distantes usam resolução menor para manter a performance.

Passo 4 — Adicionar Camadas ao Ambiente 3D

Todas as camadas do projeto 2D aparecem automaticamente na vista 3D, projetadas sobre o terreno. Para configurar camadas individuais:

Camadas vetoriais: nas propriedades da camada, aba 3D sketcher, ative a renderização 3D. Você pode:

• Extrudir polígonos — definir altura por campo de atributo (ex: número de andares × 3 metros)
• Elevar pontos — posicionar pontos na altura do terreno ou em altitude fixa
• Linhas 3D — renderizar linhas como tubos ou fitas com largura

Camadas raster: imagens de satélite e mapas são automaticamente texturizados sobre o terreno. Use um basemap de satélite para criar uma visualização realista.

O resultado é uma cena 3D completa com terreno, edifícios extrudidos e imagens de satélite sobrepostas.

O viewer 3D do QGIS utiliza a mesma engine de renderização das versões desktop e mobile.

Atualizações recentes melhoraram significativamente a performance com terrenos grandes. A consistência visual entre plataformas facilita a transição entre diferentes ambientes de trabalho e dispositivos.

Passo 5 — Capturar e Exportar a Cena 3D

Para salvar a cena 3D como imagem:

1. Posicione a câmera no ângulo desejado usando o mouse para rotação e o scroll para aproximar ou afastar a perspectiva
2. Clique no ícone de câmera na barra de ferramentas da janela 3D
3. Escolha resolução e local de salvamento
4. A imagem é salva em PNG com transparência

Para incluir a vista 3D em um mapa impresso, use o item Sketcher 3D no Compositor de Impressão.

O QGIS também permite criar animações 3D com sequências de keyframes da câmera. Configure em Sketcher → Configurações → Animações na janela 3D.

Requisitos de Hardware para a Cena 3D

O viewer 3D utiliza OpenGL para renderização. Verifique se sua placa gráfica tem drivers atualizados e suporte a OpenGL 3.0 ou superior.

Para cenas complexas com muitos polígonos extrudidos e terrenos de alta resolução, uma GPU dedicada com pelo menos 2 GB de memória é recomendada.

Se o viewer 3D estiver lento, reduza a resolução do terreno nas configurações ou diminua o nível de detalhe das camadas vetoriais.

Iluminação e Atmosfera na Cena 3D

A cena 3D oferece controles de iluminação e efeitos atmosféricos:

• Luz direcional — simula o sol em diferentes horários do dia
• Sombras — projetadas pelos edifícios e terreno (requer GPU compatível)
• Nevoeiro — efeito de atmosfera que suaviza objetos distantes
• Skybox — imagem de fundo 360° para o céu

Ajuste a direção e intensidade da luz para destacar feições do terreno. Uma iluminação lateral (azimute 315°, altitude 45°) realça vales e cristas.

Consulte a documentação oficial da visualização 3D para detalhes sobre efeitos avançados.

Perguntas Frequentes sobre Visualização 3D no QGIS

O QGIS tem visualização 3D nativa?

Sim. Desde a versão 3.0, o QGIS inclui um viewer 3D integrado que renderiza terrenos, edifícios extrudidos e camadas vetoriais em perspectiva.

Preciso de placa de vídeo para visualização 3D no QGIS?

Uma GPU dedicada melhora significativamente a performance, mas GPUs integradas recentes funcionam para cenas simples. Sombras e terrenos de alta resolução exigem GPU dedicada.

Qual a diferença entre visualização 3D e mapa 3D no layout?

A visualização 3D é uma janela interativa para exploração em tempo real. O mapa 3D no layout é uma captura estática para impressão no Compositor de Impressão.

Como exagerar o relevo na visualização 3D no QGIS?

Nas configurações da janela 3D, aumente o valor de Escala Vertical (ex: 2x ou 3x) para amplificar as diferenças de altitude do terreno.

Posso criar animações 3D no QGIS?

Sim. O viewer 3D permite definir keyframes de câmera e exportar sequências de imagens para criar vídeos de sobrevoo virtual.
